前面我們介紹了高頻電刀的工作原理、功率測試、高頻泄露電流測試，今天介紹高頻電刀與安全息息相關的功率負載曲線測試。

高頻電刀過高的功率輸出會造成手術難以控制甚至?xí)θ梭w造成損傷，過低的功率輸出往往達不到手術切割或凝血效果，延長手術時間，為了保證電刀的使用安全和效果，GB97064-2009規定高頻電刀在不同負載時對應輸出功率誤差小于±20%，與此同時也可以將高頻電刀出廠說明書或指導手冊中的功率負載曲線與實際測得的功率負載曲線圖進行比對。功率負載曲線使用SECULIFE ESXTRA高頻電刀分析儀也比較簡單，只需要按照下面操作步驟既可。

1.) SECULIFE ESXTRA高頻電刀分析儀連接DUT

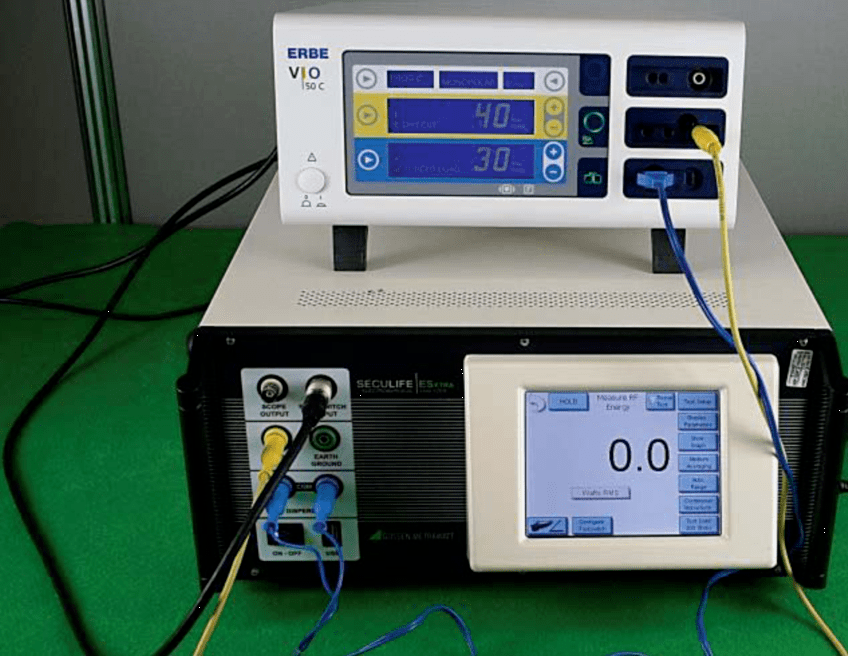

與前面講的高頻電刀輸出功率(雙極/單極)測試的連接相同，下圖展示單極性的連接。

2.) 負載曲線設置

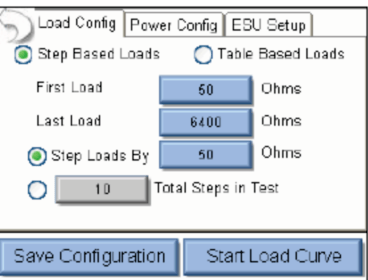

負載曲線菜單允許用戶手動配置，參數可以在顯示屏頂部的相應選項卡下進行設置，用戶可以配置負載、功率和ESU觸發方式。

SECULIFE ESXTRA高頻電刀分析儀支持負載0-6400歐姆1歐姆步進調節，如負載從100歐姆到2000歐姆以100歐姆步進進行測試，也可以手動輸入負載列表進行測試如50、245、440歐姆等。

3.) 驗證

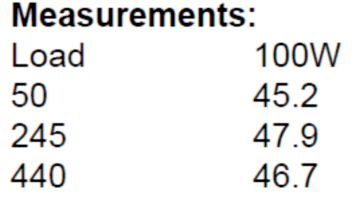

驗證步驟，可將測量值與操作手冊中的公布的負載曲線進行比較，并記錄結果。
