除顫分析儀SECULIFE DFpro的連接測試---充電時間測試

除顫器分析儀的充電時間無非是對除顫器充電所需時間的度量。它用于測試電池，充電電路和電容器性能。 SECULIFE DFpro除顫測試儀提供了一種啟動和停止計時器的簡單方法，同時它還記錄結果。

1) 打開SECULIFE DFpro除顫儀。

2) 設備將以高量程除顫器模式啟動。 此范圍用于正常成人測試。

3) 將除顫器設置為大功率設置。

4) 按鍵。

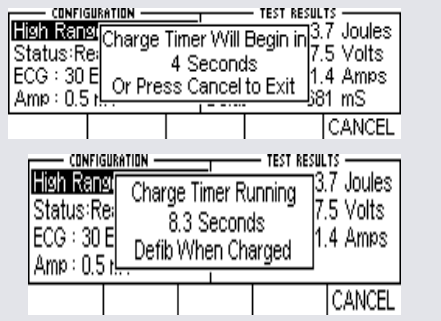

5) 警告前倒計時運行期間，將除顫器極板放在SECULIFE DFpro除顫檢測儀器接觸板上。APEX在右邊STERNUM在左側。警告：極板反接不會對設備造成任何損壞或能量讀數錯誤。但是，它將反轉示波器輸出和回放波形的極性。

6) 穩固握住極板，等待預警倒數等于零，然后立即開始為除顫器充電。

7) DUT充滿電后，立即對SECULIFE DFpro除顫起搏器分析儀進行放電操作。

8) 在該過程結束時，結果將連續顯示在主屏幕的測試結果部分中。它們將保持在那里，直到執行另一項測試，更改范圍或關閉電源為止。注意：屏幕的“測試結果”部分的后一行將顯示“充電時間：xxx.x 秒”

播放后一個脈沖波形

SECULIFE DFpro可以顯示Z后一個脈沖的圖形，通過按 可以訪問此屏幕，回放允許用戶以時間軸的形式查看除顫器脈沖，數據以0.1ms的間隔在內部存儲?；胤臵后一個脈沖屏幕顯示這些采樣值按時 間因子擴展200。

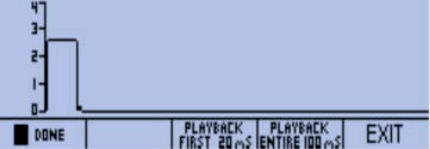

在回放模式下，采樣值將顯示在顯示屏上，并發送到ECG導線，除顫器板和高電平輸出。以下是顯示屏中顯示的波形示例：

1）屏幕上顯示的比例會自動調整以提供盡可能高的分辨率。

播放脈沖時，可使用 鍵在任何點暫停屏幕，播放脈沖時，此鍵會替代

如果波形停止，可以用 鍵來啟動播放，此時，將會替代

2） 鍵僅開始播放波形的前20 ms。

鍵僅開始播放波形的前20 ms。

在任何時候 鍵或 可以按鍵返回主屏幕。

與SECULIFE VL除顫測試儀配合使用

使用SECULIFE VL除顫測試儀，您可以通過輕微的扭轉運動將DF +的可變負載從25Ω更改為200 Ω，然后以25Ω的步幅返回。 此功能檢查是必要的，因為除顫器會為每個患者計算所需的能量。由于具有外部電阻，因此無需進行計算，因為SECULIFE VL會將計算考慮在內。

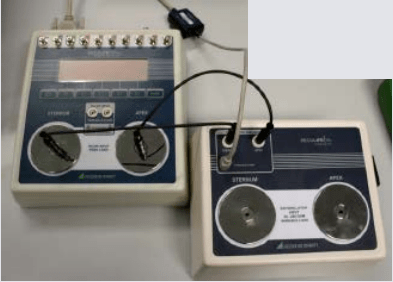

如何連線 下圖顯示了連線說明：

連接：

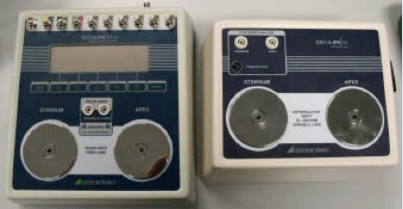

1、如果調整可變電阻，需要Seculife VL除顫分析儀和主機相連

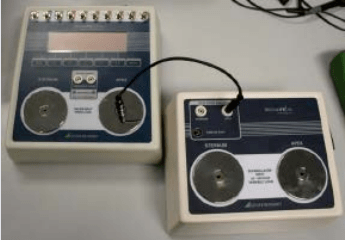

2、用Seculife VL的連接線分別把VL和主機的apex端子相連

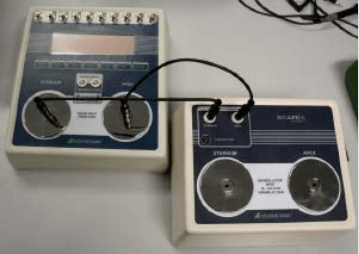

3、連接兩個sternum端子

4、將SECULIFE VL接口電纜連接到打印機端口

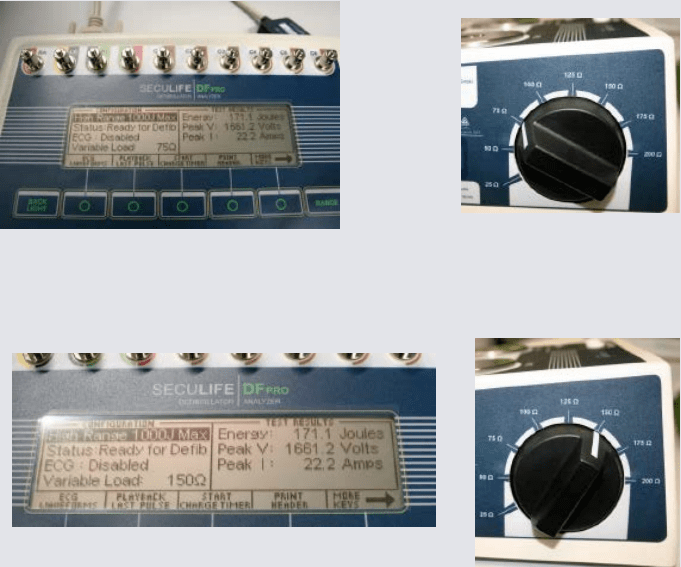

您可以在SECULIFE VL的旋轉開關上設置所需的負載
