除顫儀檢測下的除顫器的設計和應用：

從根本上說，除顫器由可充電電池、直流/直流轉換器、電容器、輸出級和控制單元組成。由于可充電電池的直流電壓太小，可以通過為電容器充電的直流/直流轉換器產生更大的電壓。電容器的固定電容確保了它存儲一定數量的能量。 --除顫儀檢測除顫器

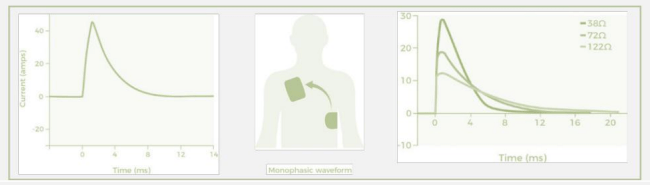

在按下一個按鈕時，電容器通過輸出級將其存儲的能量放電到大約200到360 J的電極上。電容器處的高壓高達4 kV，對患者持續3至40 ms。由于典型的身體阻力在50至100Ω范圍內，電流在短時間內達到高達約50 A的值。

對于電容器，這導致電容在45到500μF的范圍內。10 電容器的能量通過大表面積的電極釋放，這些電極要么用手按在病人的胸部（所謂的刮片），要么粘在胸部（所謂的粘 附電極或快速貼片）。

重要的是，在涉及公共訪問除顫器的地方，幾乎只使用粘接劑電極是為了簡化操作和減少對用戶的電擊風險。設備變體可用于開胸（手術中），配備了直接應用于心肌的勺子狀電極。 輸出級產生特定的脈沖形狀?？刂茊卧{(diào)節電容器充電過程，作為保護功能，還確保如果儲存的能量沒有釋放，用高壓充電的電容器通過裝置內部電阻放電。

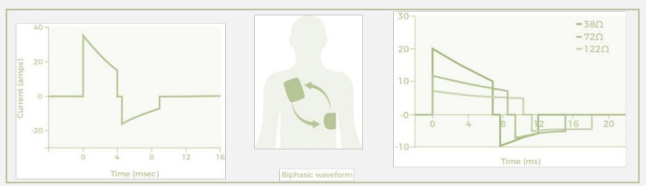

現代的除顫器是基于雙相手術的。這意味著不僅一個單極性的電流脈沖從輸出級傳遞，電流的方向也通過改變電極的 極性而逆轉。--除顫儀檢測除顫器

通過這種方式，雙相裝置可以以更低的能量輸出和更少的心肌損害來實現相同程度的有效性。11 技術先進的雙相除顫器還可以在能量放電前通過粘附電極測量患者復雜的身體電阻（阻抗），并相應地調整電流和電壓 。

因此，例如，對薄的、低阻抗的小患者施加的電流少于大的、超重的患者。與此同時，也有證據表明，如果需要不止 一種治療，使用不斷上升（不斷升級）的能量水平比向患者提供恒定水平的能量更有效。

重要的是，在涉及公共訪問除顫器的地方，幾乎只使用粘接劑電極是為了簡化操作和減少對用戶的電擊風險。設備變體可用于開胸（手術中），配備了直接應用于心肌的勺子狀電極。
