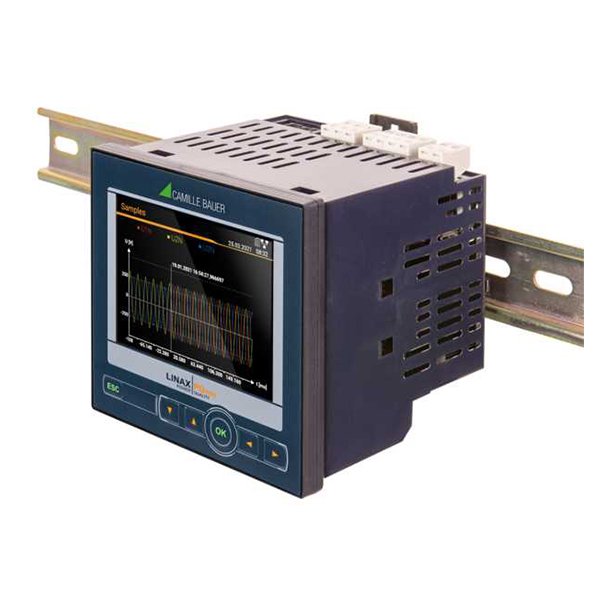

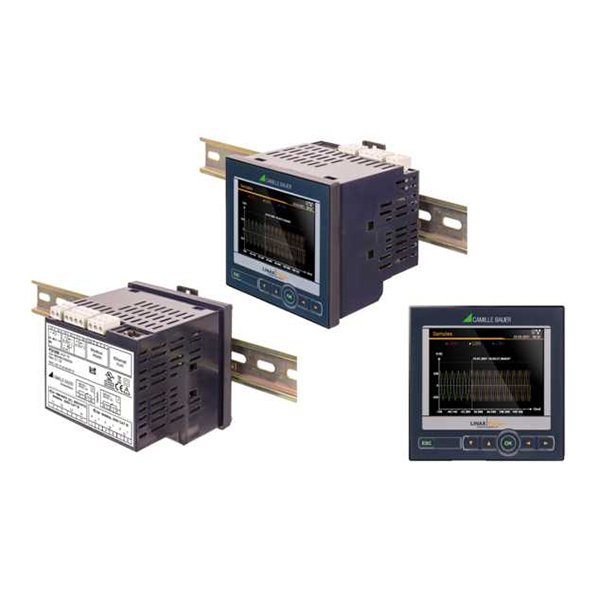

LINAX PQ1000功率能耗分析儀

訂貨號：PQ1000-

LINAX PQ1000可編程多功能電能質量分析儀

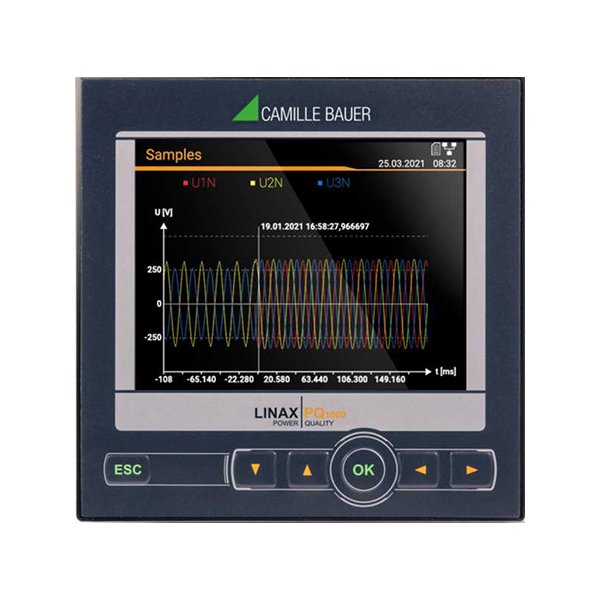

LINAX PQ1000結合了標準化的電能質量測量裝置的特性具備能耗和狀態監測功能?，F(xiàn)代的多語言設計允許通過網站或高分辨率彩色TFT顯示器(320x240px)操作和設置設備。集成的網絡服務器提供了對測量數據的遠程采集、可視化和分析。不需要其他軟件。

電能質量分析

根據IEC61000-4-30 第三版S等級，該設備旨在用于進行固定設備的電能質量評估。記錄的事件(電壓暫降、電壓驟升、電壓中斷、RVC、電流驟升、頻率變化和相電壓)可以證明是否存在擾動，并尋找擾動的來源，從而增加電源的安全性。參考統計后電壓和電流事件數量，可以驗證是否符合供應合同或內部要求。測量后可根據EN50160、IEC61000-2-2/4/12、IEEE519、GB/T或自定義限值進行評估，并可通過設備網站（PQEasy-Report）創建相應的合格報告。

· 根據IEC62586-2由聯邦計量研究所獨立認證。

· 支持標準化的、根據IEEE1159.3制造商獨立的PQDIF格式。

· 可定義的事件記錄持續時間：樣本最多6秒，RMS值最多3分鐘

· 事件顯示可通過網站根據時間進行追溯并顯示對應值。

功率分析

· 功率平均值與趨勢分析，以防止負荷峰值

· 每周期加載波動范圍（最小/最大）

· 有功等級0.5S，無功等級0.5S（HT/LT，供需分析），可配置分辨率

· 多設備聯機平均值分析

產品亮點

通訊功能

· 以太網通訊方式(Modbus/TCP、http/https、NTP、SFTP、SYSLOG)

· 可選配件：IEC61850、Profinet I/O、Modbus/RTU

· 計劃的數據導出(CSV和PQDIF文件)到SFTP服務器

安全措施

· 基于角色的靈活訪問控制

· 通過HTTPS進行的加密通信

· 審核日志記錄所有與安全相關的過程，支持SYSLOG傳輸?shù)街醒刖W(wǎng)絡監控服務器

· 客戶端白名單：用于限制已授權計算機的IP地址列表

· 數字固件簽名：防止通過更新使被操縱的固件進入設備

特性

· 3個電流和3個電壓通道，精度為0.2%，可以直接測量或通過變壓器

· 測量類別600V、CATIII（電壓）、300V、CATIII（電流）

· 標準IO接口：1個數字輸入，1數字輸入/輸出

· 可選配的UPS（5x3分鐘）

· 16GB數據內存

· 采樣率：18kHz

· 通過限值和監控功能進行監測和報警

· 用于面板安裝，尺寸為96x96mm

· 與AM/CU/DM系列設備操作方式相同

可選配件

硬件設備：

· 模擬輸出±20mA（2/4）

· 繼電器輸出（2）

· 數字輸入（4）主動/被動

· GPS時間同步

· 故障電流監測（剩余電流或接地電流）

· 溫度監測（Pt100、PTC），IEC61850，Profinet I/O
